הויפּט טעכנאָלאָגיע פֿעיִקייטן
1) איר קענען רוען אַשורד צו קויפן Zenith 1500 איין פּאַלאַט בלאַק מאַקינג מאַשין פון אונדזער פאַבריק. די הויך קוואַליטעט סערוואָ קאָמפּאַקטיאָן סיסטעם געהייסן אַלטראַ-דינאַמיק שטייט פֿאַר אַ זייער הויך קאָמפּאַקטיאָן און עקסטרעם דינאַמיק. דערפֿאַר געראַנטיז אַ שנעל און עפעקטיוו פּראָדוקציע פון הויך קוואַליטעט פּראָדוקטן. ספּעציעל פֿאַר פּראָדוקטן מיט אַ גרויס באַנד און אויך פֿאַר פּרעמיע פּראָדוקטן, וואָס זענען געשאפן מיט פאַר- און ינטערמידייט ווייבריישאַן, דעם ווייבריישאַן סיסטעם גיט פילע אַדוואַנטידזשיז. די סיסטעם אַרבעט אָן אַ בוימל וואַנע וואָס שטיצט אַן עקאָ-פרייַנדלעך און נידעריק-וישאַלט פּראָדוקציע.
2) די נוצן פון שרויף פיטינגז פֿאַר די ווייבריישאַן טיש, די מאָטאָר קרייַז שטראַל און די ראַם זייַט טיילן איז אַ ספּעציעל שטריך פון דעם Zenith 1500 איין פּאַלאַט בלאַק מאַקינג מאַשין. עס איז יינציק אויף די מאַרק ווייַל עס קענען אַדאַפּט צו קונה ס פּראָדוקציע טנאָים. די סקרוד קאַנסטראַקשאַן אויך גיט קעגנשטעליק קאַנעקשאַנז און אַ ויסגעצייכנט פעסטקייַט.

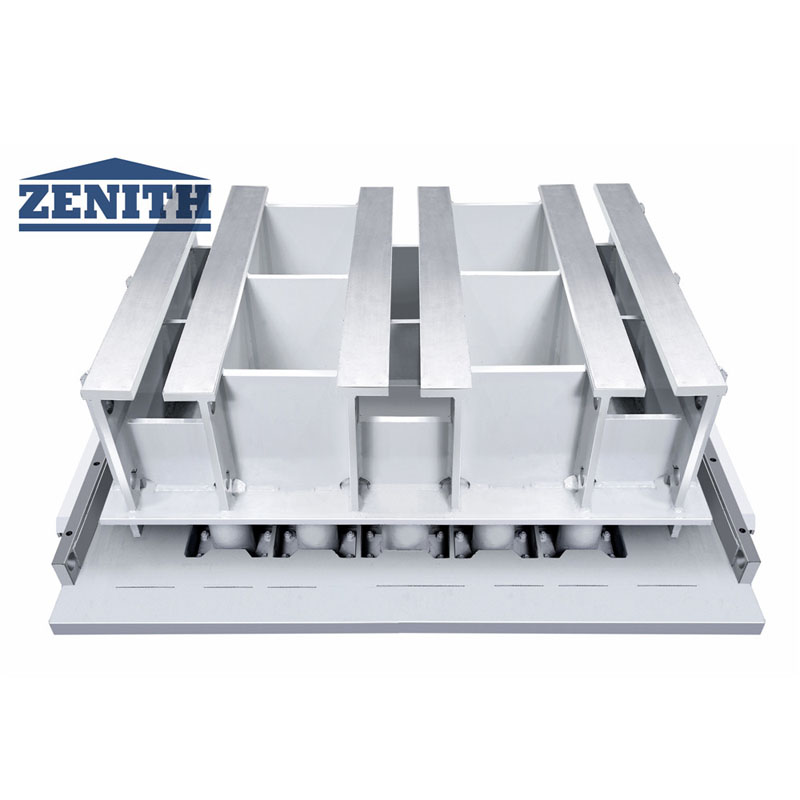

3) די פּנעוומאַטיש פורעם קלאַמפּינג מיטל גיט אַ גרינג פורעם טוישן. די פורעם איז פּאַזישאַנד אָן ווייַטער פאַסאַנינגז-למשל. באָלץ אויף די פורעם האָלדער. עס איז פאַרפעסטיקט דורך די פּנעוומאַטיש אַפּערייטאַד קלאַמפּינג לעווערז. אָפּטימאַל ווייבריישאַן רעזולטאַטן און אַ מער פורעם לעבן צייט זענען אַטשיווד דאַנק צו די יחיד אַדזשאַסטמאַנץ פון פאַר- און הויפּט ווייבריישאַן. די פורעם קלאַמפּינג מיטל קענען איצט זיין צוגעפאסט צו פורעם פאַסאַנינג סיסטעמען פון אנדערע מאַשין און פורעם מאַניאַפאַקטשערערז.
4) א נייַע טראַווערסע איז דעוועלאָפּעד פֿאַר די Zenith 1500 איין פּאַלאַט בלאַק מאַקינג מאַשין וואָס אַלאַוז צו באַזייַטיקן די שפאלטן ינדיווידזשואַלי פון די זייַט. דער נייַע שטריך סאַוועס אַ פּלאַץ פון צייט בעשאַס וישאַלט אַרבעט און דער וועקסל קענען זיין דורכגעקאָכט פיל מער בעשאָלעם און מיט ווייניקער מי. די גאנצע דזשיאַמאַטרי פון דעם פֿאַרזאַמלונג אַרייַנגערעכנט שפאלטן איז יידעניקאַל צו די פריערדיקע מאַשין ZENITH 1500. עס איז מעגלעך צו רעטראָפיט דעם נייַ טראַווערס אויף יגזיסטינג מאשינען.

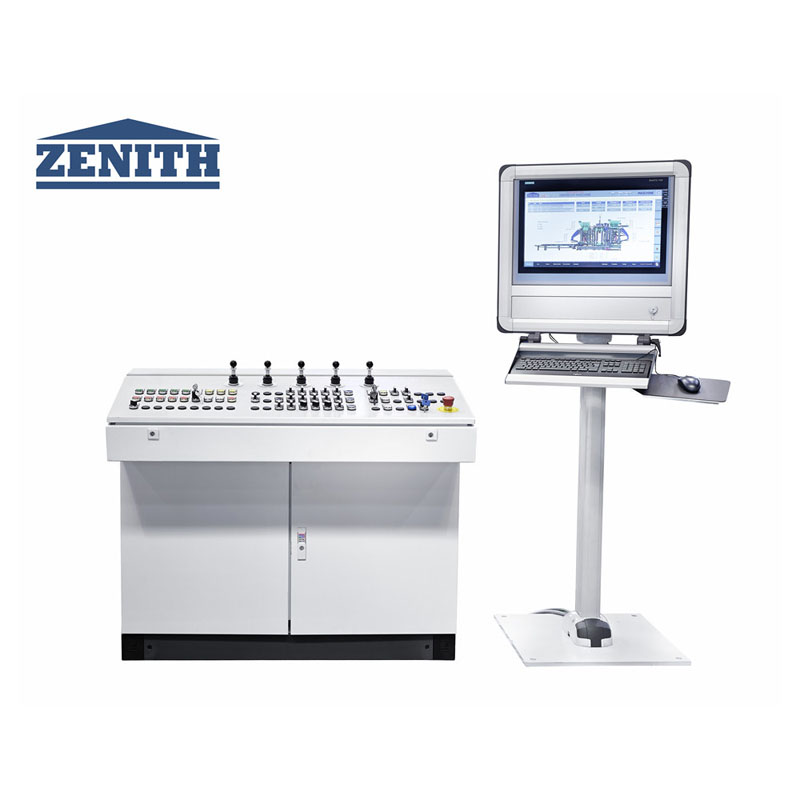

5) 5) די זיך-יקספּלאַנאַטאָרי און ינטוישאַנאַל וויזשוואַלאַזיישאַן באַגריף געראַנטיז פֿאַר אַן גרינג לערנען פון די מאַשין אָפּעראַציע. א נייַע דיאַגנאָסטיק פּלאַן שטיצט די אָפּערייטערז אין טשוזינג די בעסטער אַדזשאַסטמאַנץ. צייט-קאַנסומינג קאָנפליקט שאָס איז ניט מער נויטיק און פּראָדוקציע דאַונטיים זענען רידוסט צו אַ מינימום. מיט די לעצטע דאַטאַבייס טעכנאָלאָגיע, אַלע אינפֿאָרמאַציע קענען זיין רעקאָרדעד, עוואַלואַטעד און סטאָרד. די דאַטן זענען בנימצא ערגעץ דאַנק צו די גאַנץ פאַבריק נעטוואָרקינג.
טעכניש דאַטן
די גרונט קאַנפיגיעריישאַן פון זעניט 1500 איין בלאָק מאכן מאַשין | |
מאַקס. ברעט גרייס | 1,400 מם X 1,200 מם X14 מם |
מאָלדינג געגנט | לויט די אויסלייג צייכענונג פון די פורעם |
פּראָדוקט גרייס | 50 מם-500 מם |
טעכניש פּאַראַמעטערס פון אָטאַמאַטיק זון מאַשין | |
מאַקס. מאַסע קאַפּאַציטעט | 15 קג |
מאַקס. מאַסע קאַפּאַציטעט פּער ינסערשאַן געשטעל | ווי פּלאַן |
מאַקסימום מאַסע קאַפּאַציטעט יעדער צוויי לייַערס פון ינסערשאַן געשטעל | ווי פּלאַן |
ין ברייט פון שטיצן קאַנטיקער | 1,060 מם |
לייַערס פון ינסערשאַן געשטעל | דיזיינד ווי די סכעמע |
דיסטאַנסע פון ינסערשאַן געשטעל | ווי פּלאַן |
מוטער מאַשין דרייווינג מאַכט | גוט 11KW |
פּראָדוקט הייך | |
מאַקס. הייך | 500 מם |
מין. הייך | 30 מם |
סטאַקינג הייך | |
מאַקס. סטאַקינג הייך (אַרייַנגערעכנט די פּאַלאַט) | 1,800 מם |
מאַקס. פּראָדוקציע געגנט (אונטער דער פּראָדוקציע פון נאָרמאַל גרייס) | 1,350* 1,050מם |
פּאַלאַט גרייס (נאָרמאַל) | 1,400*1,100מם |
שטאָל טעלער גרעב | 14 מם |
באַזע מאַטעריאַל סילאָ באַנד | |
עקסקלודינג פּיגמאַנץ סילאָ | 1,500 ל |
מאַשין הייך | |
עקסקלודינג פּיגמאַנץ מיטל | 35T |
פּאַלאַט קאַנווייער | 1.6ט |
הידראַוליק מיטל | 3.2T |
מאַשין גרייס | |
מאַקס. גאַנץ לענג | 8,250 מם |
מאַקס. גאַנץ הייך | 4,650 מם |
מאַקס. גאַנץ ברייט | 3,150 מם |
מאַשין טעכניש פּאַראַמעטערס / ענערגיע קאַנסאַמשאַן | |
ווייבריישאַן סיסטעם | סערוואָ ווייבריישאַן סיסטעם |
ווייבריישאַן טיש | מאַקסימום: 175KN, 60HZ |
שפּיץ ווייבריישאַן | מאַקסימום: 32KN |

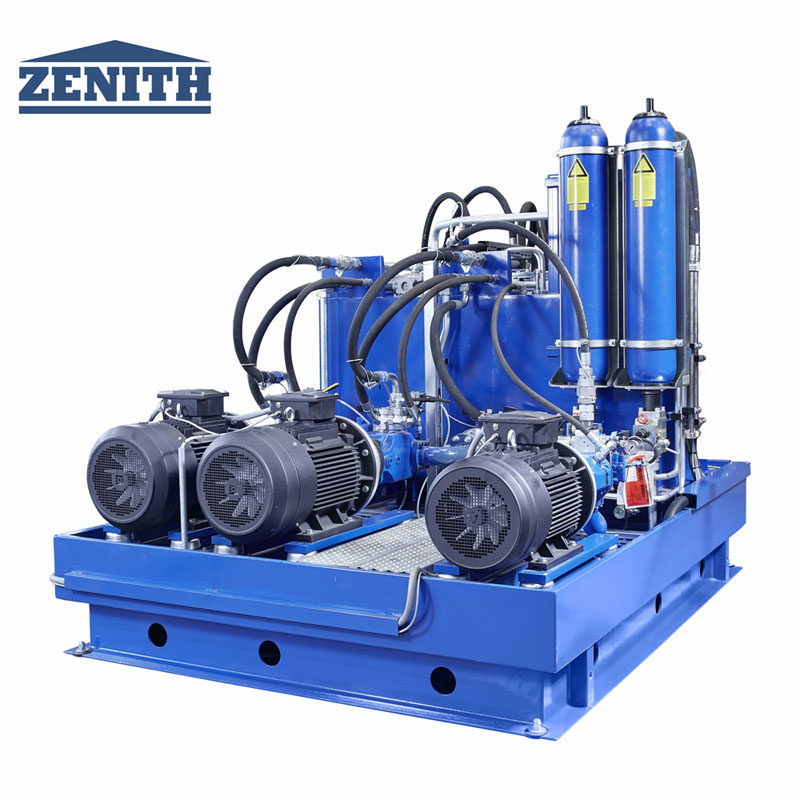

הידראַוליק דרוק | |
גאַנץ לויפן | 540 ל / מין |
אַפּערייטינג דרוק | 180 באַר |
מאַקס. מאַכט | 140 קוו |

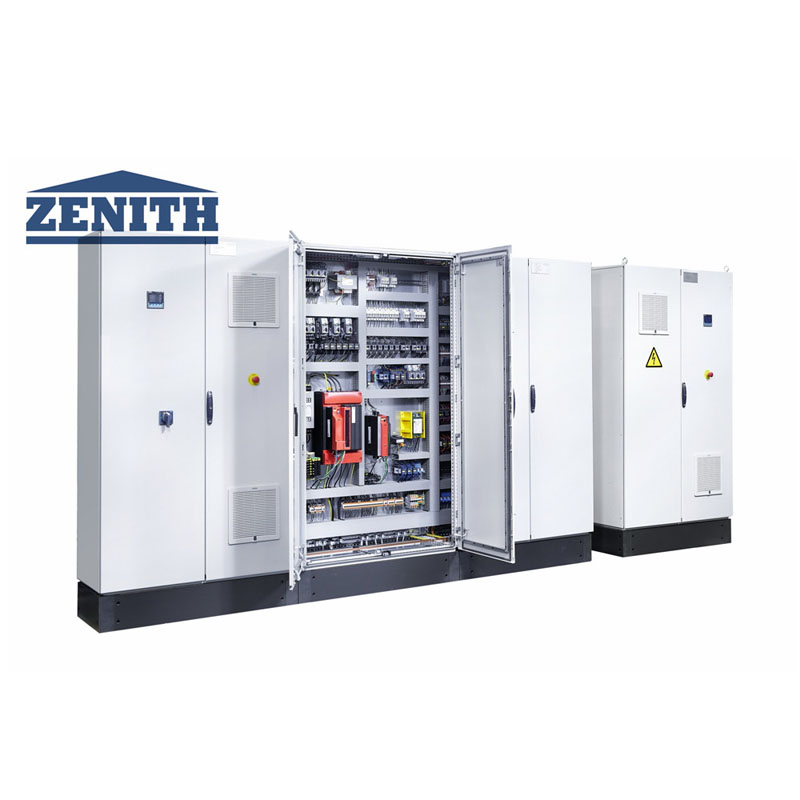

קאָנטראָל סיסטעם | Siemens S7-1500, פאַרבינדן פאַרשטעלן קאַנסאָול |
פּראָדוקציע קאַפּאַציטעט
בלאַק טיפּ | גרייס (מם) | בילדער | קטי / ציקל | ציקל צייט | פּראָדוקציע קאַפּאַציטעט (פּער 8 שעה) |
פּוסט בלאָק | 400*200*200 | 15 | 15 ס | 28,800 פּקס | |
רעקטאַנגגיאַלער פּאַווער | 200*100*30 | 60 | 14 ס | 2,419 מ 2 | |
רעקטאַנגגיאַלער פּאַווער (אָן פאַסעמיקס) | 200*100*80 | 60 | 115 | 3,110מ2 | |
קורסטאָנע | 150*1000*300 | 6 | 20 ס | 8,640 פּקס |
